Ciklon elszívó, mitől működik ?
A ciklon leválasztókról :
A ciklon elszívókat, légtisztítókat régóta használjuk a műszaki megoldások között, ennek több oka is van :
- nem tartamaznak mozgó alkatrészt
- egyszerű a felépítésük
- jó méretezés esetén nagyon magas a szűrési fokuk
- egyszerűen kezelhetők, és tisztíthatók.

Működési elvük.
A ciklon elszívók a fajsúly különbség elvén működnek, azaz minden olyan szemcsét kiválasztanak a levegőből, ami annál nehezebb.
Gyakorlatilag képzeljünk el egy ülepítő edényt, ahol a folyadékból leülepítjük a szennyező anyagokat.
Itt ugyanezt csináljuk, de levegővel, és hogy  a hatásfok jobb legyen, a levegő áramlását, áramlási sebességét a nekünk megfelelő irányban és mértékben megnöveljük, pontosabban megpörgetjük a levegőt.

Mindenki ismeri a jelenséget, hogy a tornádó tölcsérének a közepén a legnagyobb a szívó erő, hisz ott a leggyorsabb az áramlás. Azonban, ha a széle felé haladunk az áramlással, akkor a sebesség egyre csökken, majd a szívó hatás szinte teljesen meg is szűnik, ez által a nehezebb darabok egyre lejjebb süllyednek, majd leesnek.

Ugyanígy működik a ciklon is.


A beérkező levegőt nagy sebességgel megpörgetjük egy zárt térben, ezzel elérjük, hogy a levegőnél nehezebb szemcsék a centrifugális erő hatására a tér külső részére kerüljenek, sodródjanak. Itt  hagyjuk, hogy a lassuló levegő áramlásból úgy hulljanak ki, hogy vissza már ne tudjanak keveredni az áramló levegőbe.

Igen egyszerű az egész.

Nem tartalmaz mozgó alkatrészt.
Mivel a munkát a levegő áramlása végzi el, maga a ciklon leválasztó nem tartalmaz mozgó alkatrészt, a levegő mozog benne.

Egyszerű felépítés.
Egy jól méretezett ciklon nem tud meghibásodni, semmi nem mozog benne.

Magas szűrési fok.
Minden apró pihét, koszt nem tudunk kiválasztani, de egy jól méretezett ciklonnal nagyon megkíméljük az esetleg utána telepített elszívó ventillátort és annak szűrőjét, praktikusan pl. egy ipari poszívót.

Egyszerűen kezelhető, tisztítható.
Kezelése nem igényel semmilyen képzést, tudást, azon kívül,hogy a megadott időközönként a leülepített, leválasztott szennyeződést ki kell borítani a tároló edényből, esetleg a szennyeződés természetéből adódóan ki kell mosni azt.

Felépítése :

Ciklon leszívó a műhelynet webshop kínálatából

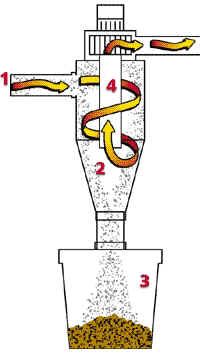

ciklon felépítése
1. a beszívott / bemenő levegő
2. a már tisztított levegő kiáramalása
3. lehulló szennyeződés
4. szívó ventillátor benyúló csöve
Ahogy a képen is látható a beszívott ( befújt ) levegőt nagy sebességgel megpörgeti a rendszer, Ezt el lehet érni a bemenő csonk irányításával, de akár a tartályban több terelő lemez elhelyezésével is lehet növelni a levegő forgási sebességét.
A szennyeződés a fajsúly különbésg miatt a tartály külső falához repül, ahol az áramlási sebesség csökken, így a levegő már nem képes azt tovább repíteni, és a szennyeződés lehullik.
Az alsó tartályban nincs levegő áramlás, ez egy zárt edény, ahonnan az összegyűlt szennyeződést időnként eltávolítjuk.
A már tisztított levegő a középső csövön kiáramlik, ez a cső a szerkezet közepéből szívja a levegőt, ahol már az megtisztult.
Az elszívókat lehet egyedileg is használni gépekhez, jellemzően :
- belső égésű motoroknál, levegő előszűrésre, közkeletű néven sivatagi szűrők
- faipari berendezéseknél
. szemcseszóró berendezéseknél, szekrényeknél

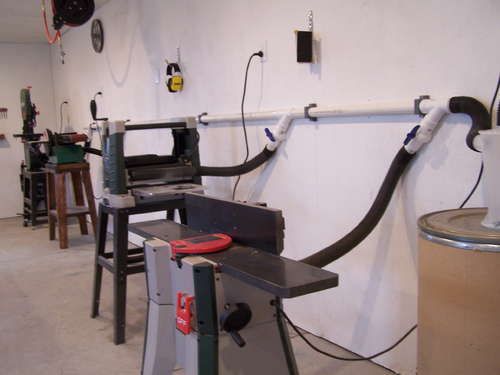

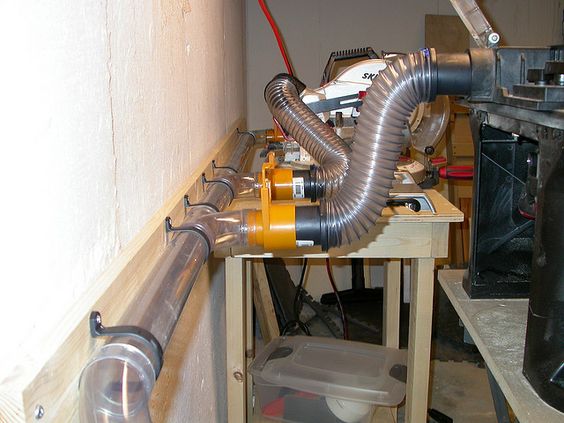

Használhatók e mellett rendszerbe építve is, ekkor egy elszívó cső hálózatot is ki kell alakítanunk, természetesen az áramlástani törvényeket és lehetőségeket szem előtt tartva.

Sok esetben magában a ciklon elszívóban van a szívó motor, de a szívást telepíthetjük külső egységként is.
Bármilyen kérdés esetén állok rendelkezésükre.
Tisztelettel
Bálint Balázs szerszámspecialista
Műhelynet szerszámbolt és webshop
;
